Regulace podlahového topení

Podlahové vytápění je dnes velmi často používaným řešením vytápění, díky kterému zvyšujeme svůj komfort a snižujeme náklady na vytápění domu nebo bytu. Dnešní systémy podlahového vytápění zajišťují rovnoměrné rozložení teploty v dané místnosti. Tyto produkty jsou určené pro podlahové vytápění a obsahují výrobky, u nichž byla použita řešení, díky nimž je podlahové vytápění mnohem výkonnější, úspornější a poskytuje komfort přizpůsobený individuálním potřebám.

Hlavní výhody

nový design termostatů
cenově nejdostupnější řešení
energetická úspora až 30 %
individuální nastavení teploty v každé místnosti
tiché spínání
funkce NSB – noční snížení teploty
tepelná ochrana při vysoké/nízké teplotě
automatické přepínání vytápění/chlazení
rychlá a snadná instalace
ochrana termoelektrických pohonů VP
pulzní šířková modulace PWM

nový design termostatů
cenově nejdostupnější řešení
energetická úspora až 30 %
individuální nastavení teploty v každé místnosti
tiché spínání
funkce NSB – noční snížení teploty

tepelná ochrana při vysoké/nízké teplotě
automatické přepínání vytápění/chlazení
rychlá a snadná instalace
ochrana termoelektrických pohonů VP
pulzní šířková modulace PWM

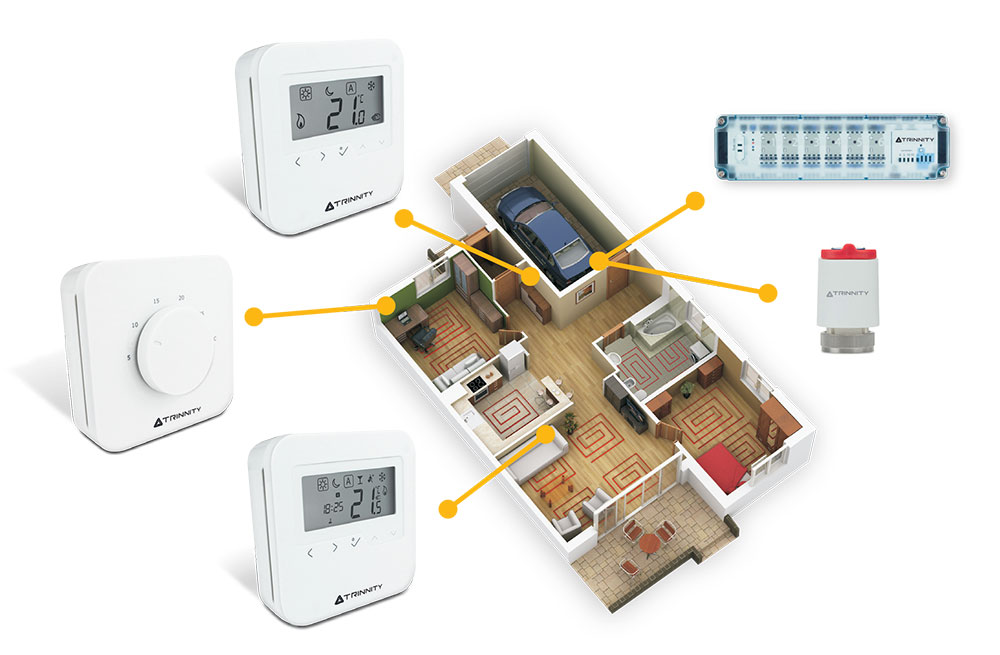

KOMFORTNÍ FUNKCE TERMOSTATŮ PRO SYSTÉMY PODLAHOVÉHO TOPENÍ

Systémy podlahového topení mají problémy s přetápěním – místnosti jsou stále vytápěny i poté, když bylo dosaženo požadované teploty a ventil se uzavřel.
Termostaty z řady TRINNITY řeší efektivně tento problém pomocí systémů řízení.

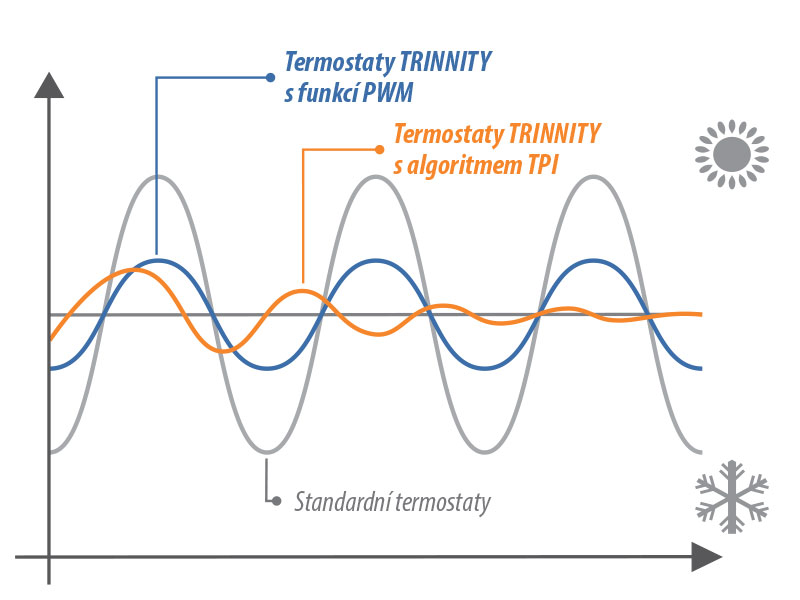

Algoritmus TPI
(Time Proportional & Integral)

Je osvědčenou metodou minimalizace spotřeby energie výpočtem požadavků z termostatu. Naše zařízení, která disponují technologií TPI, dokáží zajistit přesnější regulaci teploty a výsledkem je úspora energie i zvýšená úroveň komfortu. Mají složitější algoritmus, který se neustále přizpůsobuje podmínkám prostředí. “I” integrální část řízení TPI díky komplexnímu algoritmu provádí malé, dlouhodobé úpravy procesu, mění délku doby vytápění tak, aby se teplota místnosti ještě přesněji přiblížila požadované hodnotě.

Systém PWM
(Pulse Width Modulation)

Průběžným porovnáváním požadované teploty s naměřenou teplotou jsou délky otevíracích časů pro termopohony upraveny takovým způsobem, že naměřená teplota téměř nepřekročí nebo nepoklesne pod nastavenou teplotu. Tímto způsobem se požadované nastavení teploty reguluje přesně a pohodlně.

Zvětšit

Regulační boxy TRINNITY

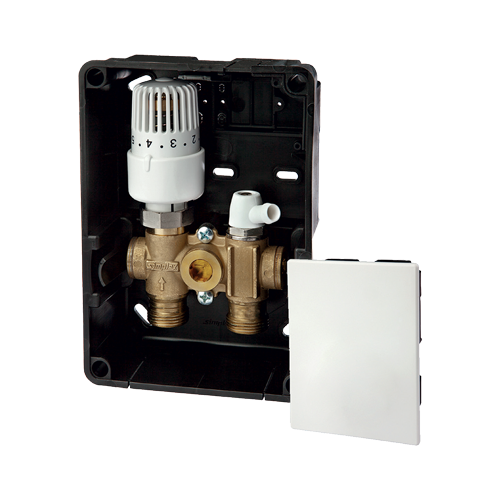

Regulační box TRINNITY RTL-I

jednoduché omezení teploty vody do podlahového topení
vhodné pro menší okruhy podlahového topení, např. koupelny, chodby a kuchyně
jednoduchá montáž a obsluha
praktické a estetické řešení s hlavicí umístěnou uvnitř boxu pod krytem
nehrozí poškození nebo „ukopnutí“ hlavice
možnost odvzdušnění, vypouštění a napouštění systému
úhlové vyrovnání krytu až 6°
připojení pomocí svěrného šroubení ¾“ Eurokonus
použití do 15 m² topné plochy

P.S.	Číslo	Zkratka 1	Název
M4AS	575593	TRIRTLI	Box regulační TRINNITY RTL-I, skrytá hlavice, bílý kryt

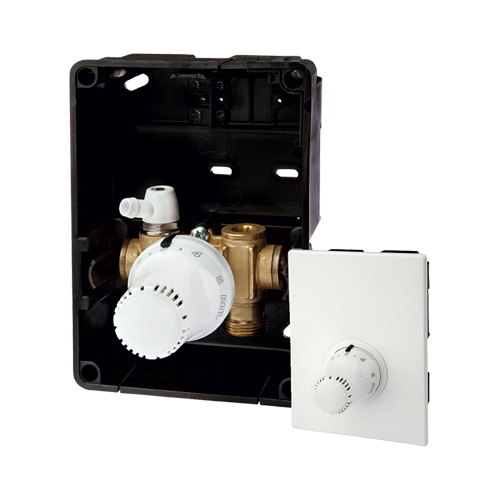

Regulační box TRINNITY RTL-A

jednoduché omezení teploty vody do podlahového topení
vhodné pro menší okruhy podlahového topení, např. koupelny, chodby a kuchyně
jednoduchá montáž a obsluha
možnost odvzdušnění, vypouštění a napouštění systému
úhlové vyrovnání krytu až 6°
připojení pomocí svěrného šroubení ¾“ Eurokonus
použití do 15 m² topné plochy
designové provedení ovládací hlavice

P.S.	Číslo	Zkratka 1	Název
M4AS	575591	TRIRTLA	Box regulační TRINNITY RTL-A, vnější hlavice, bílý kryt

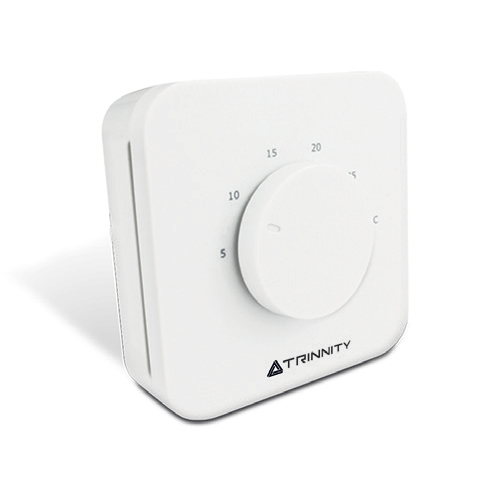

Termostat TRINNITY CFLHTR230 manuální

tiché spínání
PWM (pulzní šířková modulace)
funkce NSB – snížení teploty
automatické přepínání vytápění/chlazení
funkce blokování chlazení
tepelná ochrana při vysoké/nízké teplotě

napájení	230 V AC / 50 Hz
příkon	230 V / 1,8 W
výstup	230 V AC / 50 Hz
rozsah řízení teplot	5 °C – 30 °C
hystereze	+/– 0,5 °C
rozměry (mm)	85 x 85 x 25

P.S.	Číslo	Zkratka 1	Název
M4AS	478639	CFLHTR230	Termostat TRINNITY CFLHTR230 manuální, tiché relé, PWM

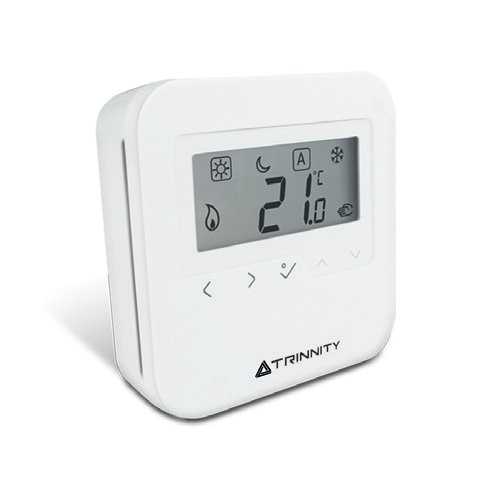

Termostat TRINNITY CFLHTRS230 digitální, manuální

tiché spínání
PWM (pulzní šířková modulace)
funkce NSB – snížení teploty
funkce VP – ochrana ventilu
automatické přepínání vytápění/chlazení
funkce blokování chlazení
tepelná ochrana při vysoké/nízké teplotě

napájení	230 V AC / 50 Hz
příkon	230 V / 1,8 W
výstup	230 V AC / 50 Hz
rozsah řízení teplot	5 °C – 35 °C
hystereze	+/– 0,5 °C nebo +/- 0,25 °C
rozměry (mm)	85 x 85 x 25

P.S.	Číslo	Zkratka 1	Název
M4AS	475418	CFLHTRS230	Termostat TRINNITY CFLHTRS230 digitální, manuální, tiché relé, PWM

Termostat TRINNITY CFLHTRP230 digitální, týdenní programovatelný

tiché spínání
PWM (pulzní šířková modulace)
týdenní programování; až 6 programů
3 úrovně teploty: komfortní, ekonomická, protizámrzná
funkce NSB – snížení teploty
funkce VP – ochrana ventilu
automatické přepínání vytápění/chlazení
funkce blokování chlazení
tepelná ochrana při vysoké/nízké teplotě

napájení	230 V AC / 50 Hz
příkon	230 V / 1,8 W
výstup	230 V AC / 50 Hz
rozsah řízení teplot	5 °C – 35 °C
hystereze	+/– 0,5 °C nebo +/- 0,25 °C
rozměry (mm)	85 x 85 x 25

P.S.	Číslo	Zkratka 1	Název
M4AS	480586	CFLHTRP230	Termostat TRINNITY CFLHTRP230 digitální, programovatelný, týdenní, tiché relé, PWM

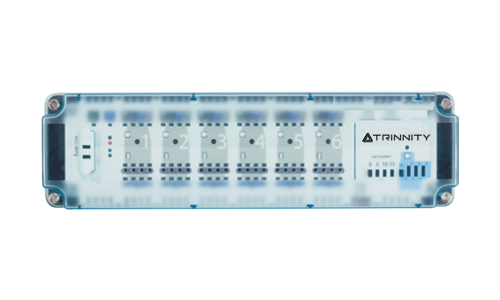

Ústřední svorkovnice TRINNITY

snadná montáž technologie PLUG-IN
možnost připojení max. 6 termostatů a až 24 pohonů
jasné a jednoznačné označení svorek
integrovaný systém LED, informující o stavu provozu
označení povrchu pro snadnou identifikaci
vhodné na lištu DIN nebo montáž na zeď

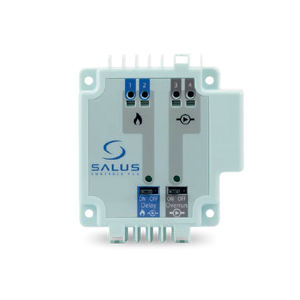

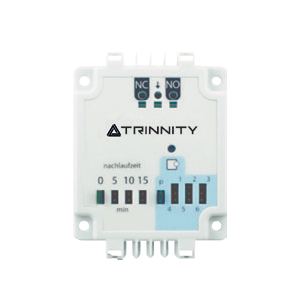

možnost vybavení modulem pro ovládání čerpadla a kotle
integrovaná ochrana proti přetížení

provozní napětí	230 V AC
spínací napětí	230 V AC / 5 A
max. počet termostatů	6
max. počet termoelektrických pohonů	24
provozní teplota	0 °C – 50 °C
rozměry (mm)	300 x 85 x 62
