Mosazné potrubní armatury

MOSAZNÉ ARMATURY TRINNITY

Kvalitní kulové kohouty s plným průtokem značky TRINNITY vyhovují veškerým požadavkům stavebních technologií a průmyslu. Hlavní obecné charakteristiky kulových kohoutů z mosazi jsou uvedeny níže. Ty jsou platné obecně pro všechny kulové kohouty TRINNITY, pokud se technická data liší u jednotlivých produktů, pak je tento údaj u daného produktu uveden. Masivní konstrukce kulových kohoutů TRINNITY dovoluje navíc snést vyšší tlaky, než je u standardních kulových kohoutů běžné.

Aplikace

Topení, užitková a pitná voda dle vyhlášky MZ 409/2005 Sb., oleje, palivo a vzduchotechnika. Při použití pro chemické látky dle jejich složení až po konzultaci s výrobcem. Funkčnost těchto produktů je zajištěna, pouze pokud je s otopným médiem zacházeno dle podmínek platných pro daný region.

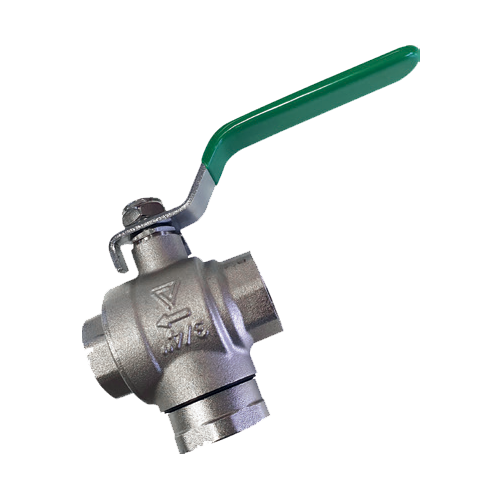

KULOVÝ KOHOUT S FILTREM A MAGNETEM

použití	teplá a studená voda, nemrznoucí směs a olej
provozní tlak	PN16
provozní teplota	-20 až +150 °C
indukce magnetu	1,2 T (12.000 Gs)
propustnost filtru	0,6 mm

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	594897	GCKK20FILTR	Kohout kulový 3/4“ FF, GCKK s filtrem a magnetem	20	16
N1BB	594899	GCKK25FILTR	Kohout kulový 1“ FF, GCKK s filtrem a magnetem	25	16

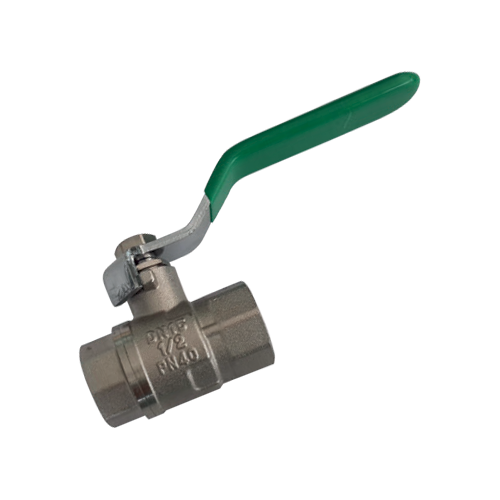

KULOVÝ KOHOUT FF PÁKA

použití	pitná a užitková voda, olej, vzduch
materiál	niklovaná mosaz, uzavírací koule chromovaná mosaz
provozní teplota	-20 až +150 °C (při dodržení podmínek popsaných v technických listech)

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	2919	GCKK15	Kohout kulový 1/2″ FF voda, typ GCKK	15	40
N1BB	2920	GCKK20	Kohout kulový 3/4″ FF voda, typ GCKK	20	40
N1BB	300697	GCKK25	Kohout kulový 1″ FF voda, typ GCKK	25	32
N1BB	2914	GCKK32	Kohout kulový 5/4″ FF voda, typ GCKK	32	25
N1BB	2921	GCKK40	Kohout kulový 6/4″ FF voda, typ GCKK	40	20
N1BB	2915	GCKK50	Kohout kulový 2″ FF voda, typ GCKK	50	20
N1BB	246005	GCKK65	Kohout kulový 2 1/2″ FF voda, typ GCKK	65	16
N1BB	246006	GCKK80	Kohout kulový 3″ FF voda, typ GCKK	80	16

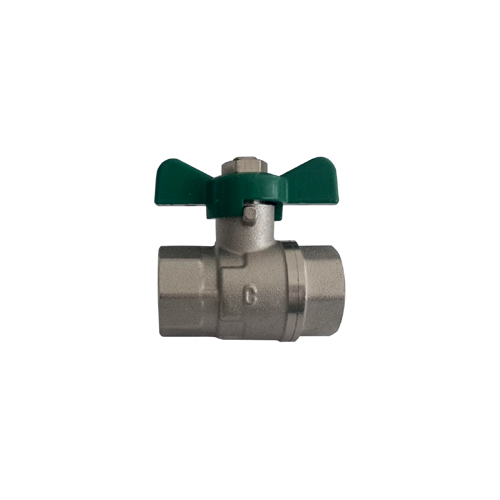

KULOVÝ KOHOUT FF MOTÝL

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	300773	GCKKM15	Kohout kulový 1/2″ FF voda motýl, typ GCKK	15	40
N1BB	8353	GCKKM20	Kohout kulový 3/4″ FF voda motýl, typ GCKK	20	40
N1BB	8354	GCKKM25	Kohout kulový 1″ FF voda motýl, typ GCKK	25	32
N1BB	8355	GCKKM32	Kohout kulový 5/4″ FF voda motýl, typ GCKK	32	25

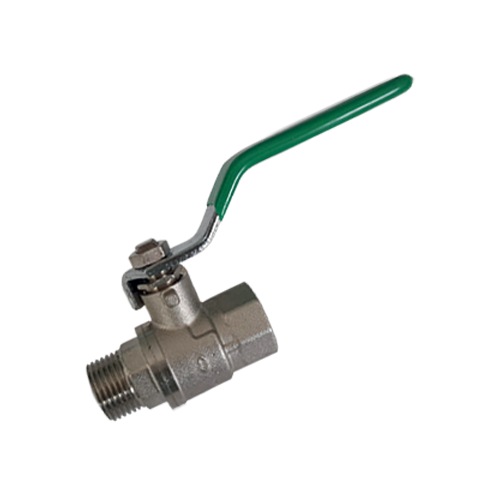

KULOVÝ KOHOUT MF PÁKA

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	19981	GCKKMF15	Kohout kulový 1/2″ MF voda, typ GCKK	15	40
N1BB	8350	GCKKMF20	Kohout kulový 3/4″ MF voda, typ GCKK	20	40
N1BB	8351	GCKKMF25	Kohout kulový 1″ MF voda, typ GCKK	25	32
N1BB	8352	GCKKMF32	Kohout kulový 5/4″ MF voda, typ GCKK	32	25
N1BB	404082	GCKKMF40	Kohout kulový 6/4″ MF voda, typ GCKK	40	20
N1BB	37949	GCKKMF50	Kohout kulový 2″ MF voda, typ GCKK	50	20

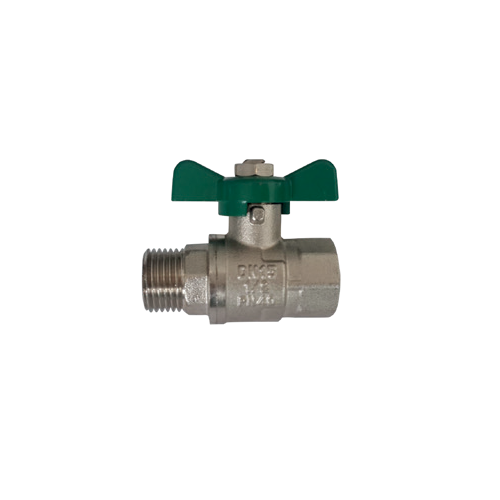

KULOVÝ KOHOUT MF MOTÝL

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	8356	GCKKMFM15	Kohout kulový 1/2″ MF voda motýl, typ GCKK	15	40
N1BB	8357	GCKKMFM20	Kohout kulový 3/4″ FM voda motýl, typ GCKK	20	40
N1BB	8358	GCKKMFM25	Kohout kulový 1″ FM voda motýl, typ GCKK	25	32

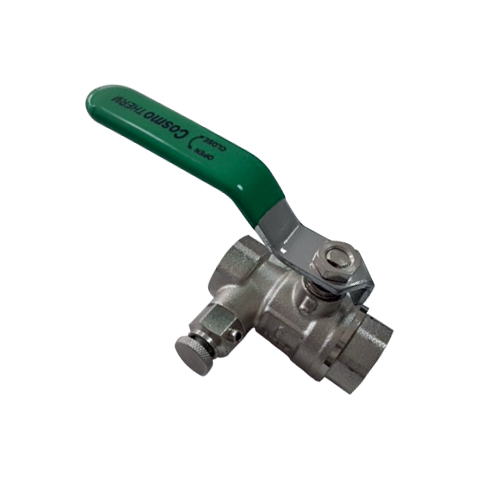

KULOVÝ KOHOUT FF PÁKA S ODVODNĚNÍM

tělo	niklovaná mosaz	těsnění osy	PTFE
matka těla	niklovaná mosaz	páka	ocel
koule	chromovaná mosaz	matka	niklovaná mosaz
těsnění koule	PTFE	povrch páky	PVC
osa	niklovaná mosaz	matice	niklovaná mosaz

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	190379	GCKKVO15	Kohout kulový 1/2″ FF páka s odvodněním, typ GCKK	15	40
N1BB	190380	GCKKVO20	Kohout kulový 3/4″ FF páka s odvodněním, typ GCKK	20	40
N1BB	190381	GCKKVO25	Kohout kulový 1″ FF páka s odvodněním, typ GCKK	25	32
N1BB	190382	GCKKVO32	Kohout kulový 5/4″ FF páka s odvodněním, typ GCKK	32	25
N1BB	190383	GCKKVO40	Kohout kulový 6/4″ FF páka s odvodněním, typ GCKK	40	20

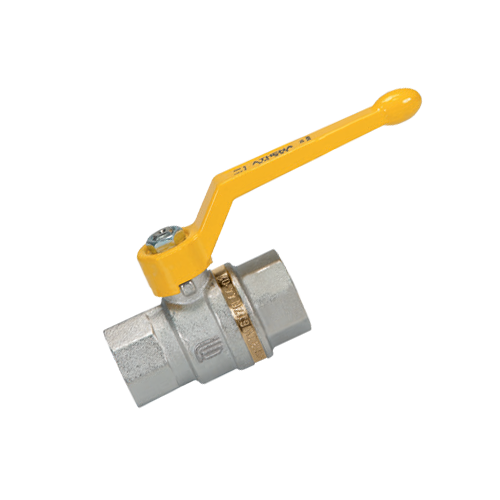

KULOVÝ KOHOUT FF PÁKA – PLYN

PN 5, T = -20 °C až +60 °C pro plyn.
Kulový kohout TRINNITY GAS byl vyvinut v souladu s evropským předpisem EN 331 o plynových kulových kohoutech.
Díky svým konstrukčním vlastnostem zajišťuje vysokou úroveň provozní bezpečnosti i při velmi nízkém tlaku v plynových soustavách.

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1YA	532728	TRIKKP15	Uzávěr kulový 1/2″ FF, plyn, páčka	15	5/40
N1YA	532732	TRIKKP20	Uzávěr kulový 3/4″ FF, plyn, páčka	20	5/40
N1YA	532748	TRIKKP25	Uzávěr kulový 1″ FF, plyn, páčka	25	5/40
N1YA	532749	TRIKKP32	Uzávěr kulový 5/4″ FF, plyn, páčka	32	5/40
N1YA	532751	TRIKKP40	Uzávěr kulový 6/4″ FF, plyn, páčka	40	5/40
N1YA	532754	TRIKKP50	Uzávěr kulový 2″ FF, plyn, páčka	50	5/40

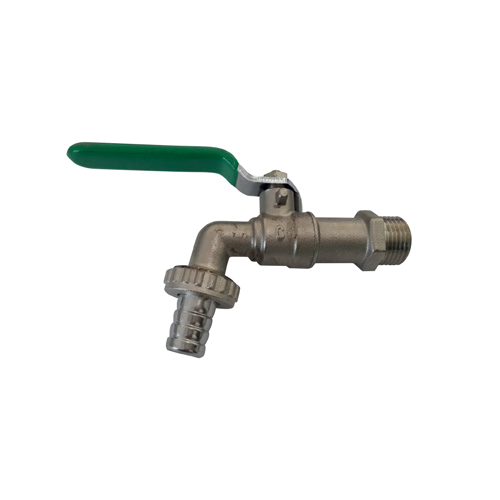

KULOVÝ KOHOUT ZAHRADNÍ

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	237012	GCKKZ15	Kohout kulový 1/2″ zahradní, typ GCKK	15	16
N1BB	237013	GCKKZ20	Kohout kulový 3/4″ zahradní, typ GCKK	20	16

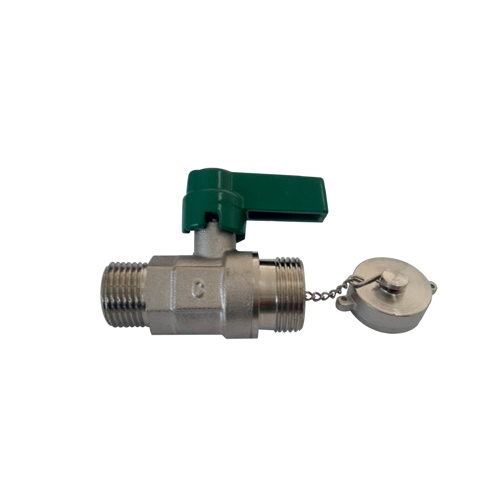

KULOVÝ KOHOUT VYPOUŠTĚCÍ

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BB	243070	GCKKVV15	Kohout kulový 1/2″ vypouštěcí, páčka	15	16

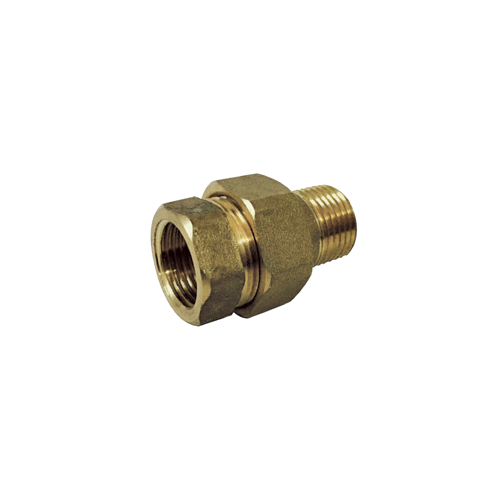

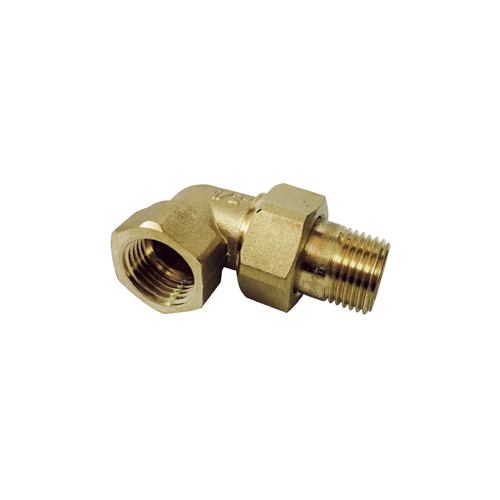

RADIÁTOROVÉ ŠROUBENÍ

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
M4AV	85188	GCSP10	Šroubení topenářské 3/8″ přímé provedení, typ GCSP	10	25
M4AV	132973	GCSP15	Šroubení topenářské 1/2″ přímé provedení, typ GCSP	15	25
M4AV	132974	GCSP20	Šroubení topenářské 3/4″ přímé provedení, typ GCSP	20	25
M4AV	132975	GCSP25	Šroubení topenářské 1″ přímé provedení, typ GCSP	25	25
M4AV	102838	GCSP32	Šroubení topenářské 5/4″ přímé provedení, typ GCSP	32	25
M4AV	123395	GCSP40	Šroubení topenářské 6/4″ přímé provedení, typ GCSP	40	25
M4AV	141835	GCSP50	Šroubení topenářské 2″ přímé provedení, typ GCSP	50	25
M4AV	132978	GCSR10	Šroubení topenářské 3/8″ rohové provedení, typ GCSR	10	25
M4AV	300715	GCSR15	Šroubení topenářské 1/2″ rohové provedení, typ GCSR	15	25
M4AV	300716	GCSR20	Šroubení topenářské 3/4″ rohové provedení, typ GCSR	20	25
M4AV	102839	GCSR25	Šroubení topenářské 1″ rohové provedení, typ GCSR	25	25
M4AV	102840	GCSR32	Šroubení topenářské 5/4″ rohové provedení, typ GCSR	32	25
M4AV	135452	GCSR40	Šroubení topenářské 6/4″ rohové provedení, typ GCSR	40	25
M4AV	139719	GCSR50	Šroubení topenářské 2″ rohové provedení, typ GCSR	50	25

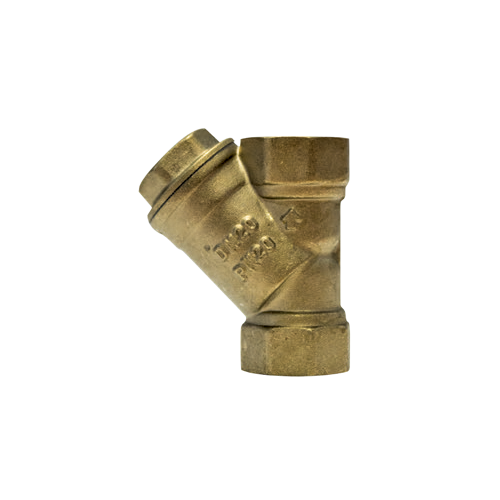

FILTR MOSAZNÝ ZÁVITOVÝ

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BE	3011	GCF15	Filtr závitový 1/2″, typ GCF	15	16
N1BE	3012	GCF20	Filtr závitový 3/4″, typ GCF	20	16
N1BE	3013	GCF25	Filtr závitový 1″, typ GCF (08412100)	25	16
N1BE	3014	GCF32	Filtr závitový 5/4″, typ GCF	32	16
N1BE	3015	GCF40	Filtr závitový 6/4″, typ GCF	40	16
N1BE	3016	GCF50	Filtr závitový 2″, typ GCF	50	16
N1BE	415257	GCF80	Filtr závitový 3″, typ GCF	80	16

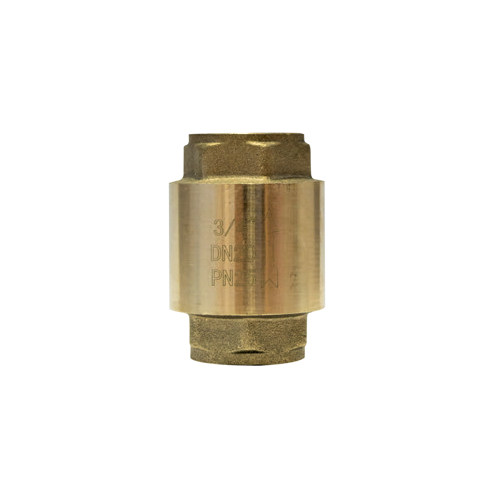

ZPĚTNÁ KLAPKA MOSAZNÁ ZÁVITOVÁ

P.S.	Číslo	Zkratka 1	Název	Dimenze	Tlak (bar)
N1BK	4814	GCK15	Klapka zpětná 1/2″ EURA PN10 typ GCK, mosazné sedlo	15	16
N1BK	4815	GCK20	Klapka zpětná 3/4″ EURA PN10 typ GCK, mosazné sedlo	20	16
N1BK	4816	GCK25	Klapka zpětná 1″ EURA PN10 typ GCK, mosazné sedlo	25	16
N1BK	4425	GCK32	Klapka zpětná 5/4″ EURA PN10 typ GCK, mosazné sedlo	32	16
N1BK	4817	GCK40	Klapka zpětná 6/4″ EURA PN10 typ GCK, mosazné sedlo	40	16
N1BK	20149	GCK50	Klapka zpětná 2″ EURA PN10 typ GCK, mosazné sedlo	50	16
N1BK	355888	GCK65	Klapka zpětná 2 1/2″ EURA PN10 typ GCK, mosazné sedlo	65	16
N1BK	295520	GCK80	Klapka zpětná 3″ EURA PN10 typ GCK, mosazné sedlo	80	16

AUTOMATICKÝ ODVZDUŠŇOVACÍ VENTIL

P.S.	Číslo	Zkratka 1	Název
M4AE	579719	TRISE	Ventil TRINNITY 3/8″ odvzdušňovací automatický vč. zpětné klapky
M4AE	579740	TRISE15	Ventil TRINNITY 1/2″ odvzdušňovací automatický vč. zpětné klapky
