Ochrana a údržba topných systémů

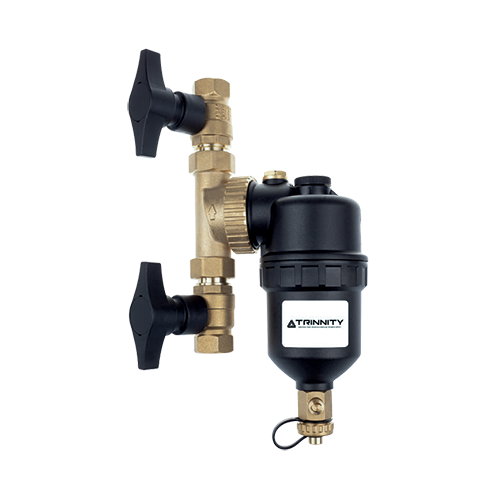

MAGNETICKÉ FILTRY TRINNITY

Magnetické filtry TRINNITY FM, XL a MINI jsou plnoprůtokové magnetické filtry s vysokou účinností, navržené pro jednoduchou instalaci, čištění a servis. Filtry jsou vhodné k ochraně všech centrálních topných systémů tím, že odstraní prakticky 100 % suspendovaného oxidu železitého. Magnetický filtr zbavuje topný systém následujících kontaminací (např. okuje, písek, rez, kovové úlomky atd.), což zvyšuje funkčnost systému vytápění. Tímto zařízením je zvýšena prevence proti opotřebení a špatné funkci topného systému.

MINI

umístění je možné jak na vertikální, tak i horizontální potrubí (mimo verzi XL)
odstraňuje z topného systému magnetické i nemagnetické nečistoty
obsahuje extra silný magnet – síla 12 000 GAUSS (verze FM a XL)
použitelný na všechny rozvody vytápění, ústředního i podlahového
součástí balení jsou 2 ks kulových ventilů, verze FM má 2 sítka
součástí je i ventil pro odvzdušnení a vypouštění
verze MINI má ukazatel data čištění

	MINI	FM20	FM25	XL32	XL40
připojovací šroubení	3/4”	3/4”	1”	5/4”	6/4”
max. magnetická indukce (Gauss)	10 000	12 000	12 000	12 000	12 000
objem filtru (ml)	120	450	450	1 000	1 000
maximální teplota (°C)	100	120	120	120	120
maximální tlak (bar)	10	12	12	≤ 10	≤ 10
KVS – maximální průtok při 1 bar (m³/h)	5,6	8,7	10,7	19,5	22,8
maximální absorbční kapacita (g)	115	145	145	342	342
hustota sítka – kov (integrované) (μm)	300	300	300	700	700
hustota sítka – plast (alternativní) (μm)	–	800	800	–	–
průměr magnetu (mm)	14,5	18	18	18	18
hmotnost (g)	596 bez ventilů	1 866	2 124	3 150	3 218
rozměr (š x v x h) (mm)	146 x 120 x 62	142 x 210 x 86	142 x 210 x 86	112 x 300 x 96	112 x 300 x 96

P.S.	Číslo	Zkratka 1	Název

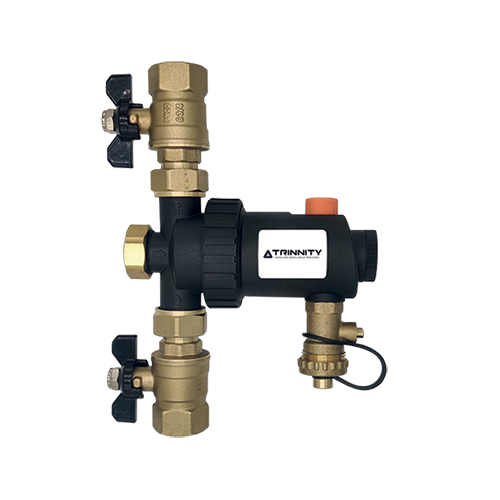

N1BJ	629789	TRIFMM20	Filtr magnetický TRINNITY MINI 3/4“ včetně kul. kohoutů, odvzdušnění, vypouštění
N1BJ	548379	TRIFM20	Filtr magnetický TRINNITY FM20, vč. kul. kohoutů, odvzdušnění, klíče, extra silný magnet
N1BJ	548380	TRIFM25	Filtr magnetický TRINNITY FM25, vč. kul. kohoutů, odvzdušnění, klíče, extra silný magnet

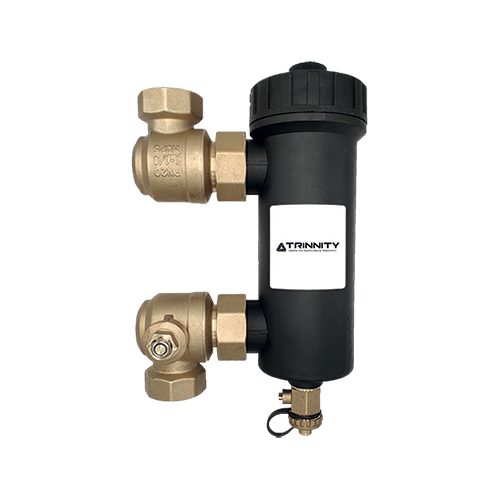

N1BJ	629786	TRIFMXL32	Filtr magnetický TRINNITY XL 5/4“ včetně rohových kul. kohoutů, odvzdušnění, vypouštění
N1BJ	629788	TRIFMXL40	Filtr magnetický TRINNITY XL 6/4“ včetně rohových kul. kohoutů, odvzdušnění, vypouštění

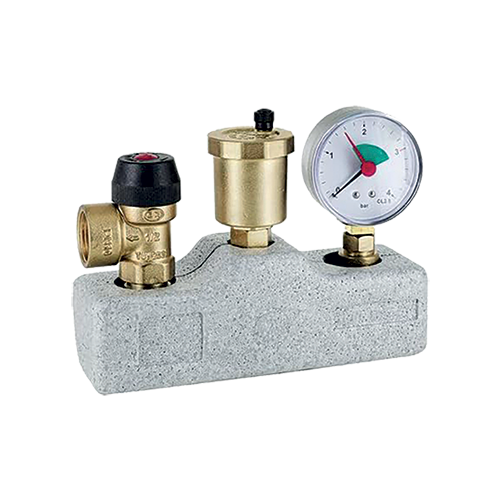

BEZPEČNOSTNÍ SKUPINA TRINNITY S IZOLACÍ

Bezpečnostní skupina byla navržena a vyvinuta za účelem ochrany topných systémů v uzavřeném okruhu. Zařízení je vybaveno odvzdušňovacím ventilem pro odvod vzduchu ze systému a pojistným ventilem, který chrání systém před přetlakem. Bezpečnostní skupina TRINNITY byla vyvinuta podle normy EN 12828 pro instalace do 50 kW.

max. provozní tlak automatického odvzdušňovacího ventilu (PN)	10 bar
max. pracovní tlak manometru	4 bar
nastavení pojistného ventilu	3 bar (certifikováno TÜV)
max. povolená pracovní teplota	110 °C
kompatibilní kapaliny	– teplonosná kapalina v souladu s normou UNI 8065 § 6 – roztoky glykolátu (glykol) max. 50%
připojení	závit vnitřní 1“ F podle ISO 228/1

P.S.	Číslo	Zkratka 1	Název
M4AE	589121	TRIKGM25	Skupina bezpečnostní pojistná TRINNITY 1“ s izolací – pojistný ventil 3 bar, odvzdušňovací ventil, tlakoměr 0-4 bar

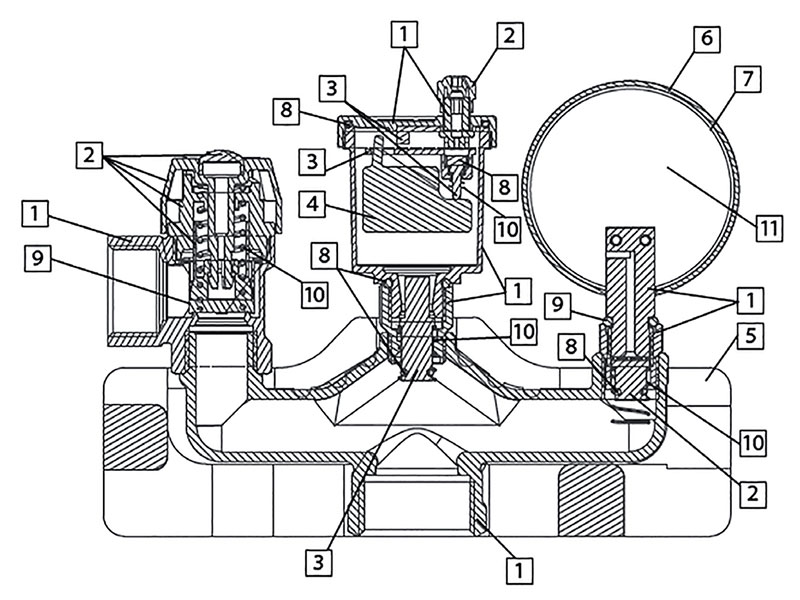

1. Mosaz
2. Polyamid
3. POM
4. Polypropylen
5. EPS
6. ABS
7. SAN
8. NBR
9. EPDM
10. Ocel
11. Hliník

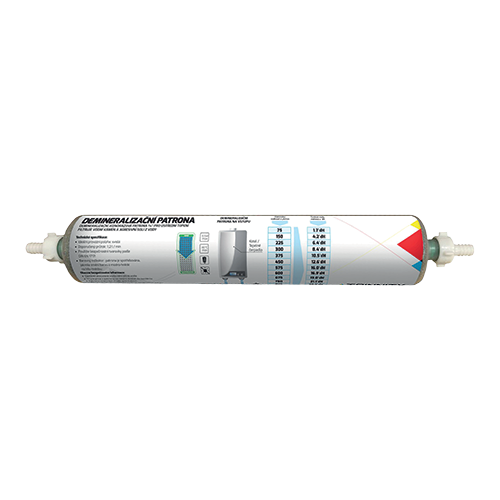

DEMINERALIZAČNÍ PATRONA TRINNITY

Jednorázová demineralizační patrona na úpravu topné vody. Změna barvy (modrá na šedou) indikuje vyčerpání patrony. Možnost instalace digitálního měřiče vody na výstupu patrony (průtok, výstupní vodivost). Vhodná na doplňování uzavřených topných systémů, plnění žehliček, voda na mytí oken, fotovoltaických solárních systémů, baterií, všude tam kde je třeba upravovat vodu od vodního kamene.

bezpečné plnění topných systémů demineralizovanou vodou podle VDI 2035
vhodné i pro domácí použití: plnění napařovacích žehliček, čištění oken, čalounění atp.
ideální na doplnění topné nebo chladicí vody
vhodné i pro hliníkové výměníky tepla
snadné připojení a jednoduchá výměna vyčerpané patrony
změna barvy indikuje vyčerpání patrony
100 % demineralizace
upraví až 300 l vody při 10 °dH

Doporučení správného plnění topného systému

80 % vody naplnění pomocí demi patrony
20 % obyčejnou surovou vodou dle tvrdosti napouštěcí vody

kapacita náplně	300 litrů při 10 °dH na 0 °dH
průtok	1,2 l/min
maximální teplota	60 °C
maximální plnící tlak	6 bar
připojovací závit	DN 20 mm – 3/4“
délka	450 mm
hmotnost	1,5 kg

P.S.	Číslo	Zkratka 1	Název
N1BF	588662	TRIPDJ	TRINNITY patrona demineralizační jednorázová ¾“ pro ÚT – upraví až 300L při 10 °dH

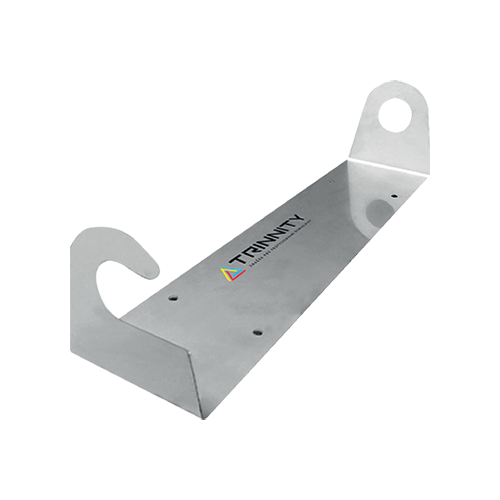

N1BF	641711	TRIPDJDRZAK	TRINNITY držák na zeď pro demineralizační patronu

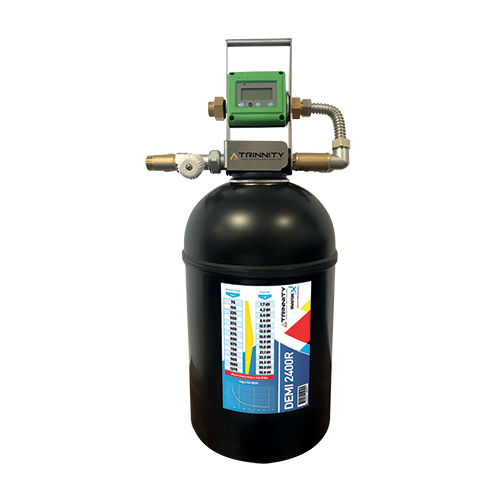

DEMINERALIZAČNÍ JEDNOTKA TRINNITY DEMI 2400R

Plnitelná mobilní jednotka na výrobu demineralizované vody. Vhodná pro napouštění a doplňování demineralizované vody pro vytápěcí a chladící systémy. Včetně prvotní náplně. Praktická rukojeť pro snadnou manipulaci.

Optimalizované připojení pro maximální průtok
Demi 2400R je vybavena připojením s vnitřním průměrem ¾“ (DN20), což zajišťuje optimální průtok vody. Použití menších připojení může způsobit snížení průtoku.

Kvalitní materiál pro dlouhou životnost
Regulační část zařízení je vyrobena z kvalitní mosazi (STN EN 12165 CW617N), která je odolná vůči korozi a mechanickému poškození. Na rozdíl od materiálů jako PPR, které nemají kyslíkovou bariéru, mosaz zajišťuje dlouhodobou spolehlivost a odolnost vůči vnějším vlivům.

Ideální pro mobilní použití a snadné přenášení
Součástí dodávky je i robustní rukojeť.

Přesně přizpůsobená náhradní náplň
Objem Demi 2400R je 12,5 litru, přičemž náhradní náplň je speciálně navržena pro tento objem, což zajišťuje optimální účinnost a dlouhou životnost zařízení.

Vysoká kapacita pro různé aplikace
Při tvrdosti vody 1 °dH má Demi 2400R kapacitu až 24 000 litrů, což je ideální pro různé aplikace vyžadující velké objemy demineralizované topné vody.

plnící kapacita 12,5 l	cca 24 000 litrů při 1°dH cca 2 400 litrů při 10°dH
max. průtok	400 lit. / h při vstupním tlaku 3-4 bar
max. teplota	45 °C
max. plnící tlak	6 bar
připojovací závit	DN 20 3/4 „
měřící počítač	ppm / μS/cm, průtok, hlídací hodnota μS/cm, celkový průtok
šířka	400 mm
výška	680 mm
hmotnost	15 kg
