DVOJITÉ ČERPADLOVÉ SKUPINY TRINNITY DxA

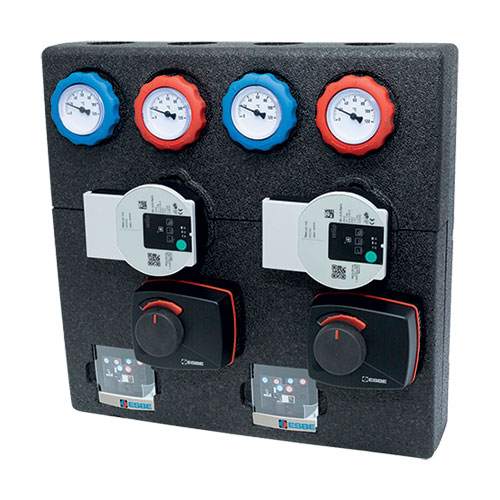

Dvojitá oběhová jednotka řady DxA100 je kompaktní jednotka pro dva oddělené topné okruhy. Dvě oběhové jednotky, buďto dvě směšovací skupiny, nebo jedna směšovací skupina se skupinou pro přímou dodávku, jejíž součástí je zabudovaný rozdělovač, dva uzavírací ventily s teploměry v průtokovém a zpětném potrubí, regulační ventily a vysoce účinná oběhová čerpadla – vše kryto tepelně-izolačním pouzdrem.

Rozdělovač je navržen s hydraulickým separátorem mezi průtokovým a zpátečním potrubím, bypass je lehce nastavitelný pomocí seřizovacího šroubu. Nástěnné držáky jsou zabudovány v izolačním pouzdře.

Skupina pro přímou dodávku je vhodná pro distribuci teplé vody čerpané přímo z kotle do topného okruhu, například v případě radiátorového vytápění. Směšovací skupina je ideální ke směšování horké vody z kotle se studenou vodou ze zpětného potrubí na požadovanou teplotu topného okruhu regulovanou externí řídicí jednotkou a integrovaným servopohonem. Lze ji použít například pro podlahové vytápění.

kompaktní design „vše v jednom“
snadná instalace
rozdělovač s možností hydraulického separátoru, snadno nastavitelný pomocí imbusu
zpětné klapky zabudovány v kulových ventilech na vratném potrubí
vysoký průtok
možný upgrade pomocí sady pro upgrade
rychloupínací servopohon

tlaková třída	PN 6
teplota média	0 – 110 °C
okolní teplota	0 – 50 °C
pracovní tlak	0,6 Mpa (6 bar)
připojení	G 1“
izolace EPP λ	0,041 W/mK
média	topná voda směsi vody a glykolu, max. 50 %
použité materiály ve styku s vodou	mosaz, litina, ocel těsnění: PTFE, aramidové vlákno, EPDM

P.S.	Číslo	Zkratka 1	Název
N3EB	558742	TRI61310182	Skupina čerpadlová dvojitá TRINNITY DDA111, 1x přímá, 1x směšování, DN20, čerpadlo Wilo PARA 15/8-75/SC
N3EB	558744	TRI61310282	Skupina čerpadlová dvojitá TRINNITY DAA111, 2x směšování, DN20, čerpadlo Wilo PARA 15/8-75/SC
